Abwasserschacht mit großer Tiefe

Abwasserschächte mit großer Tiefe haben eine Absturztiefe größer 5 Meter. Die Festlegung wird in der sicherheitstechnischen Regel getroffen.

Absturzhöhe größer 5 Meter

Pumpenschacht
Ausführungsbeispiel hier als Pumpenschacht

Zwischenpodest

Eine Zwischenpodest ist nicht viel kostenintensiver als eine Fallschutzschiene mit Läufer und Sicherheitsgeschier. Zu bedenken ist jedoch, dass der Schachtdurchmesser mindestens DN 1.500 mm sein muss.

Für gewöhnlich wird in den Zwischenpodest ein Durchstieg DN 625 mm verwendet. Dieser muss mitels eines Abdeckung gesichert werden. Um jedoch das Absteigen in den unteren Teil sicher zu ermöglichen, ist die Abdeckung an der Wand zu fixieren.

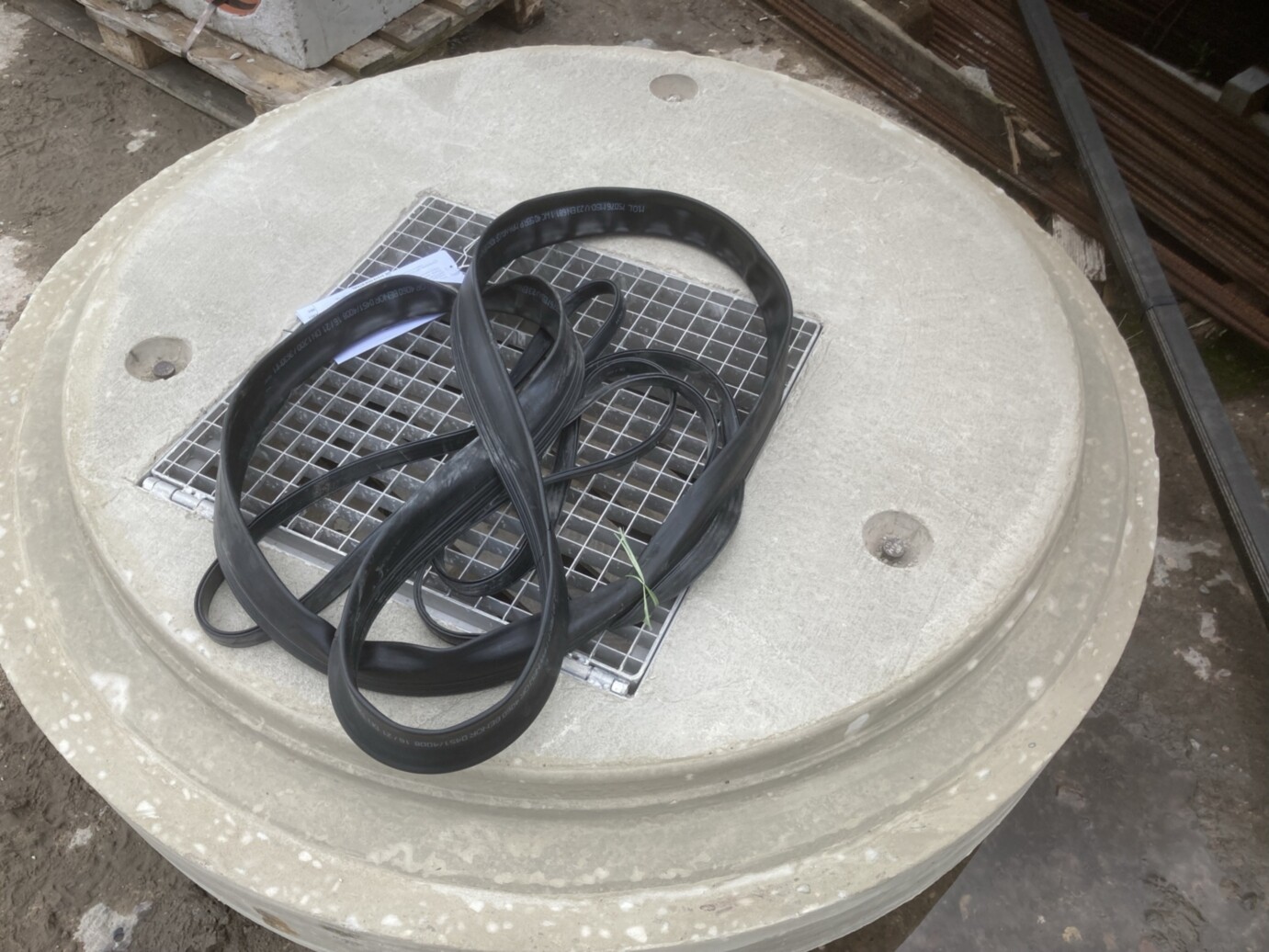

Zwischenpodest DN 1500 mm rund
Zwischenpodest aus Gitterrosten

Standsicherheit von Rundschächten

DIN 4034 4.3.16
Die größte Einbautiefe für Schächte aus Fertigteilen mit Kreisquerschnitt der Nennweiten DN 800, DN 1 000, DN 1 200, DN 1 500 und DN 2 000 nach dieser Norm beträgt ohne weiteren Nachweis 10 m bzw. 6,5 m nach Tabelle 10 bei einer Verkehrslast LM1 nach DIN EN 1991-2, einschließlich nationaler Anhang NA. Als größte Einbautiefe gilt das Maß von Oberkante Gerinnesohle bis Oberkante Schachtabdeckung (Maß H, siehe Bild 1). Darüber hinaus und bei besonderen Einbau- und Belastungsbedingungen ist im Einzelfall ein statischer Nachweis erforderlich. …

Die Auftriebssicherheit ist ab ca. 3,0 m durch eine Berechnung nach DIN V 1202 zu prüfen. Eine Auftriebsberechnung kann online auf der Produktseite Betonschacht durchgeführt werden.

Deutsche gesetzliche Unfallversicherung www.dguv.de

Sicherheitsregeln für Arbeiten in umschlossenen Räumen von abwassertechnischen Anlagen (Ausgabe Juni 2007) DGUV Regel 103-004 (BGR 126)

„… Anhang 1: ….
5 – 10 m Einstiegstiefe: Zusätzlich zu den Maßnahmen für 1 – 5 m: PSA gegen Absturz verwenden.
>10 m Einstiegstiefe: Zusätzlich zu dem Maßnahmen für 5 – 10 m: bei Schächten ohne Zwischen-/Ruhepodeste müssen Einfahreinrichtungen verwendet werden. …
