Betonschacht eckig – Schachtbauwerke rechteckig

Durch die Installation von eckigen Betonschächten haben Sie die Möglichkeit Armaturenschächte, Abwasser- oder Revisionsschächte sicher zu begehen bzw. auf ihre Funktionsfähigkeit zu kontrollieren. Diese Schachtbauwerke stellen wir als Betonfertigteile nach Ihren Wünschen her.

Gerne fertigen wir nach Ihren Vorgaben einen Betonschacht eckig, rechteckig oder auch polygonal, in allen Querschnittsformen.

alle Größen
mehrteilig möglich
mit Einbauteilen














Hinweis: Um Angebot erstellen zu können, geben Sie bitte den Ort des Bauvorhaben an.




























 Sichere Übertragung Ihrer Daten durch Verschlüsslung.
  • in jeglicher Größe produzierbar
  • für Pumpen, Abwasser, Armaturen, Schieber und weitere Einsatzzwecke
  • ausgestattet mit Schiebern, Rohrleitungen, Gitterrosten, etc.
  • Lieferung aus einer Hand
  • einsetzbar im Gleisbau

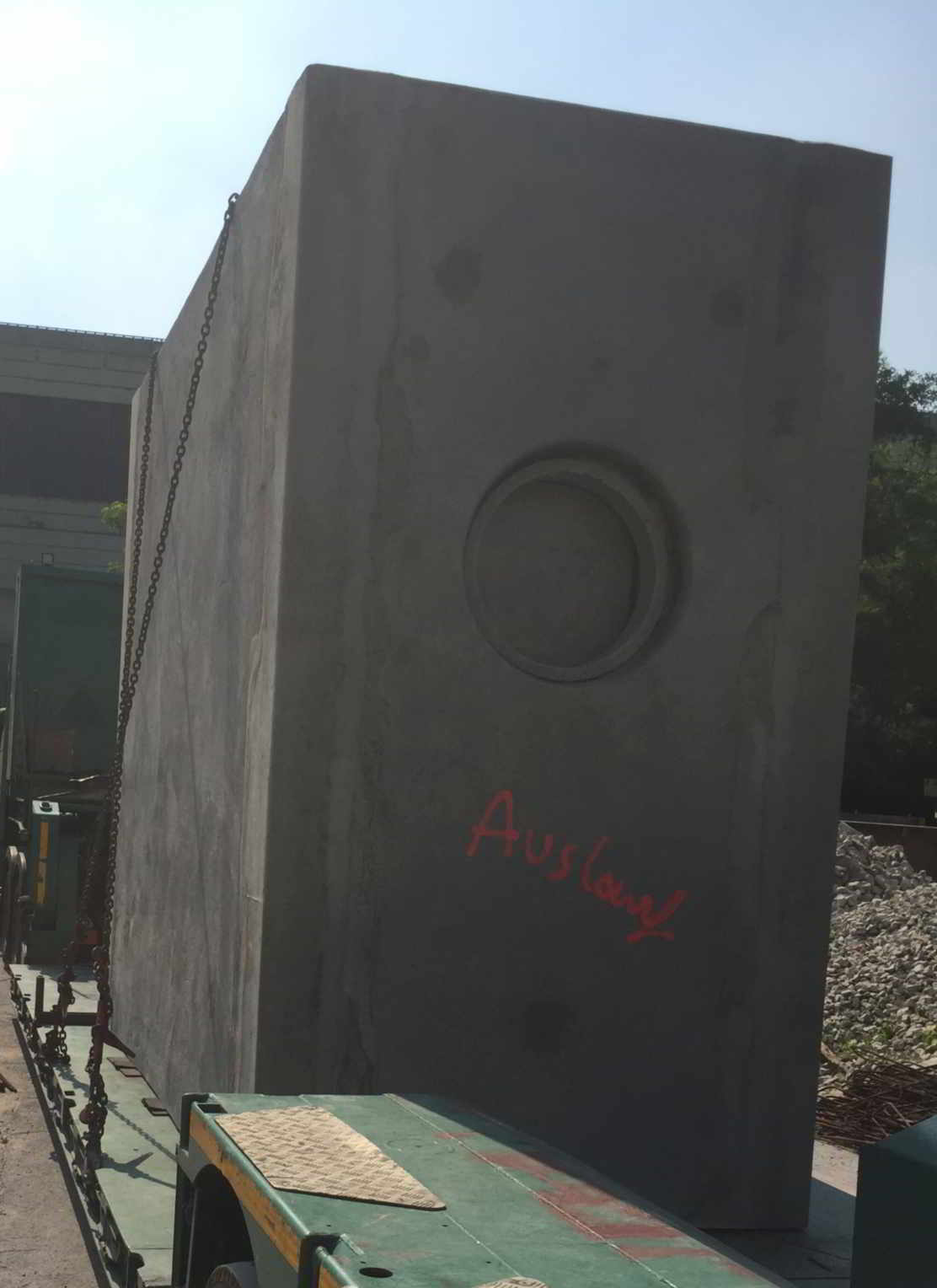

Betonschacht eckig
Betonschacht eckig
Betonschächte eckig
Herstellung monolithisch in Stahlform

Betonschacht rechteckig in unterschiedlichen Ausführungen

In den letzten Jahrzehnten haben wir für unsere Kunden Betonschächte für verschiedenste Verwendungszwecke gefertigt. Wir realisieren für unsere Kunden Betonschächte eckig, von rechteckig bis polygonal. Diese fertigen wir ganz nach Anforderung in unterschiedlichen Querschnitten.

Unsere Betonschächte in rechteckiger Form statten wir auf Kundenwunsch auch mit entsprechender Schachtausrüstung aus. Dazu zählen unter anderem die folgenden Elemente:

  • Steigleitern
  • Geländer
  • Tauchwände
  • Prallwand
  • Gewindeschieber
  • Gitterrosten

Zusätzlich können wir als Schachtanschlüsse oder Rohreinführungen jegliche Materialien (Beton, Kunststoff, Stahl, etc.) anbinden. All diese Bauelemente für Ihren Betonschacht stellen wir entweder mit unserem eigenen Metallbau her oder ziehen zuverlässige externe Anbieter hinzu.

Betonschacht rechteckig mit Zwischenwand
Betonschacht mit Überbreite
Betonschacht eckig mit Abdeckplatte
Schachtbauwerk mit Abdeckung
wingetriebener Ventilator
windgetriebener Ventilator
Unsere Zertifikate zum download


Betonschacht eckig: Schachtdeckel und Lüftung Ihrer Schachtbauwerke

Schachtdeckel

Die Schachtabdeckplatte, die den oberirdischen Abschluss des Betonschachts bildet, wird für gewöhnlich bauseits aufgelegt. Hinsichtlich der Schachtdeckel des Betonschachts bieten wir Ihnen vielfältige Optionen. Dazu gehören diese Varianten:

  • Betonschacht eckig mit Betondeckel mit mehreren Einstiegen
  • Betonschacht mit verkehrsbelastbarer Schachtdeckel
  • Betonschacht mit Sonderabdeckung aus Gitterrosten

Als Dichtung zwischen dem Behälter und der Abdeckplatte bieten wir eine Butyldichtung an.

Be- und Entlüftung Schachtbauwerk

Ein besonders wichtiger Punkt bei der Planung ist die Be- und Entlüftung des Betonschachtes. Um in Ihrem Betonschacht eckig die Bildung von Kondenswasser zu vermeiden, empfehlen wir zur Entlüftung des Schachts einen windgetriebenen Ventilator. Dieser zieht bis zu 125 m³/h Luft aus dem Betonschacht.

Die Belüftung sollte, wenn möglich, diagonal zur Entlüftung sein. Die Belüftung kann im Schacht mit günstigem KG-Rohr oder Edelstahlrohr bis ca. 200 mm über den Boden gezogen werden. Oberirdisch kann ein Edelstahl-Dunsthut verwendet werden. Dadurch kann gewährleistet werden, dass der Betonschacht komplett trocken bleibt.

Auftriebsberechnung Betonschacht eckig DIN V 1202

Grundlage für die Auftriebsberechnung ist die DIN V 1202. Da das Gewicht für die Berechnung 10 % reduziert wird und gleichzeitig die Sicherheit 1,1 ist, sorgt ein zusätzlicher Sporn für mehr Auftrieb.

Der geringste Aufwand wäre eine verstärke Abdeckplatte. Durch eine dickere Sohle steigt der Auftrieb.

Gerne erstellen wir Ihnen auch eine detaillierte, kostenlose Berechnung. Sprechen Sie uns an.

Länge innen
in m:

Breite innen
in m:

Höhe innen
in m:

Wandstärke
in m:

Sohlstärke
in m:

Deckelstärke
in m:
Eingabe 0,0 = ohne Deckel

Gewicht Gerinne
in to.:
(Wert änderbar)

Grundwasser bezogen auf GOK in m:
Eingabe 0,0: Grund­wasser bis GOK (positiver Wert)

Ergebnis

Gewicht Unterteil in t:
Gesamtgewicht in t:
Gesamtgewicht in kN:
Auftrieb in kN:
Auftriebs­sicherheit:

Tafelbauweise Rechteck Schacht

Als Tafelbauweise wird die Bauweise im Fertigteilwerk bezeichnet. Aus verschiedenen Tafel bzw. Platten werden die Schachtbauwerke hergestellt. Die Ecken werden werksseitig betoniert.

Als Bewehrung wird in den Ecken Rückbiegeanschluss genutzt. Die Dichtigkeit und stastische Tragfähigkeit ist gewährleistet.

Bewehrung LM71 für Betonschacht
Bewehrung LM71 für Betonschacht
Schachtbauwerk mit aufbetoniert Abdeckplatte
Schachtbauwerk mit aufbetoniert Abdeckplatte
Schachtunterteil eckig Höhe 3,30 m
Betonschacht Höhe 3,30 m, 22 to mit zwei Tauchwänden
Pumpenkammer
Pumpenkammer aus Beton
Betonschächte eckig
Betonschächte eckig
Betonschächte rechteckig
Betonschächte rechteckig

Gerne helfen wir mit unser langjährigen Erfahrungen bei der Planung und Kostenschätzung. Sprechen Sie uns gerne an.
