Ausgleichsringe für Schächte aus Beton

Ausgleichsringe haben die Funktion, Revisionsschächte der Straßen- oder auch Geländehöhe anzupassen. Bauliche Grundlage für die Nutzung der Ausgleichsringe sind die DIN EN 1917/ DIN 4034-1, Teil 2.

Wir bieten Beton-Ausgleichsringe in allen gängigen Abmessungen und für unterschiedlichste Schächte als Schachterhöhung an.



Ausgleichsringe DN 625/800 mm
Ausgleichsring DIN 4034-1 DN 625/800
Ausgleichsringe DN 625/800 mm
Ausgleichsringe für Gefällestecken

Ausgleichsringe aus Beton: Alle Ringe in unserem Sortiment

In unserem Sortiment erhalten Sie Schachtausgleichsringe aus Beton in den gängigen Ausführungen. Dies sind die Ringe mit einem Innennennweite DN 625 mm bzw. DN 800 mm.

Die Ringe werden bei uns streng nach Norm gefertigt und können auf die entsprechenden Abmessungen Ihrer Schachtanlagen angepasst werden. Nachfolgend finden Sie alle Modelle an Ausgleichsringen sowie die Abmessungen, die wir für Sie fertigen können:

Innendurchmesser DN 625 mm
Systemskizze Ausgleichsringe DN 625
Systemskizze Ausgleichsringe DIN 4034-1 DN 625 mm

Systemskizze DIN 4034-2

Systemskizze Schachtausgleichring DIN 4034-2 DN 625
Systemskizze DIN 4034-2 DN 625 mm


 Größe

DN 625/40 mm

DN 625/60 mm

DN 625/80 mm

DN 625/100 mm

DN 625/120 mm

DN 625/150 mm

DIN 4034
Teil 1

19 kg

28 kg

38 kg

47 kg

57 kg

63 kg

DIN 4034
Teil 2

39 kg

53 kg

65 kg

Innendurchmesser DN 800 mm

Systemskizze Ausgleichsringe DN 800

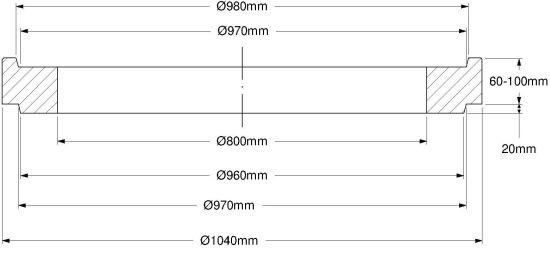

Systemskizze Ausgleichsringe DIN 4034-1 DN 800 mm


 Größe

DN 800/60 mm

DN 800/80 mm

DN 800/100 mm


DIN 4034-1

50 kg

66 kg

85 kg

Kaufen Sie die Ausgleichsringe DN 800 mm online.
Online Shop

Ausschreibungstext DN 625 , DN 800

schräge Ausgleichsringe für Gefällestrecken DN 625 mm

Systemskizze schräge Ausgleichsringe DN 625

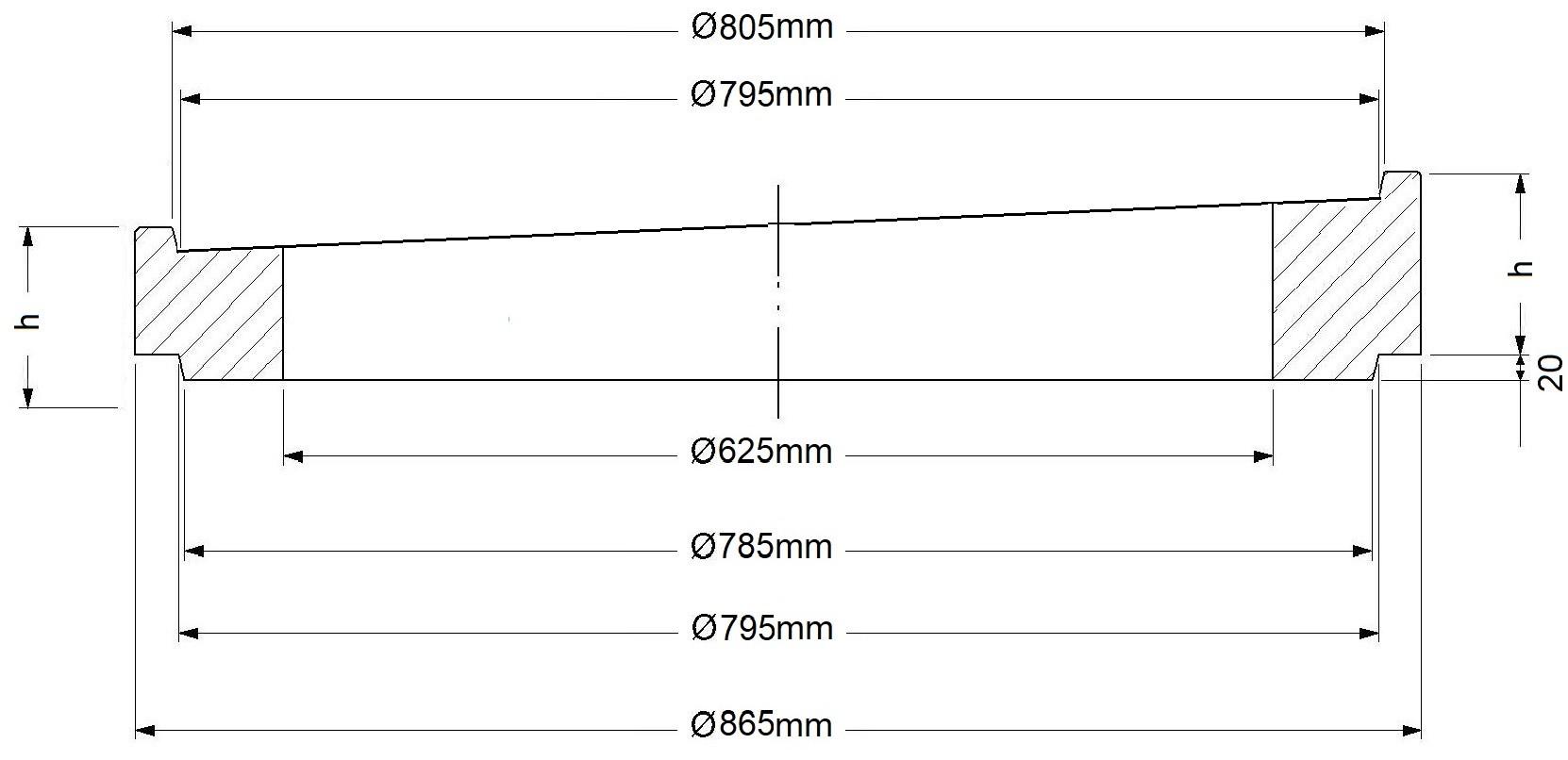

Systemskizze schräge Ausgleichsringe DIN 4034-1 DN 625 mm


 Größe

DN 625/40-80 mm

DN 625/60-100 mm

DN 625/80-120 mm


DIN 4034-1

41 kg

60 kg

70 kg

Durch verdrehen von zwei aufeinander liegenden Ringen kann jedes Zwischenmaß erreicht werden.

Kaufen Sie die schrägen Ausgleichsringe online.
Online Shop

Einbauvorschriften Deutsche Gesetzliche Unfallversicherung e.V. (DGUV)

Bild der GUVV
Beispiel eines Schachtes mit zweiläufigem Steiggang

DGUV Regel 103-008 bisher: GUV-R 177 Regeln für Sicherheit und Gesundheitsschutz Sicherheitsregeln für Steigeisen und Steigeisengänge Ausgabe April 1996:
Das höchstzulässige Maß a für den Abstand Schachtoberkante bis zu einem ersten Steigeisen darf in Ausnahmefällen beim Höhenausgleich bis zu 240 mm das Regelmaß von 500 mm um maximal 150 mm übersteigen. Ein Höhenausgleich über 240 mm durch Ausgleichsringe ist nicht zulässig.

Ringe für Betonzisternen und Versickerungsanlagen

Als normative Grundlage für Betonzisteren und Sickeranlagen gilt die DIN 4034-2. Die Konen haben keine Verschiebesicherung. Sie sind nur glatt.

Im Gegensatz haben die Aulageringe für Abwasserschächte eine Verschiebesicherung.

Auflageringe für Zisterne und Pumpenschächte

für Kunststoffschächte

Es gibt diverse Kunststoffschächte. Diese haben unterschiedliche Einstiegsnennweiten. Hierfür bieten wir Ausgleichsringe um die Deckelhöhe an das Gelände anzupassen. Selbstverständlich bieten wir zudem verschiedene Deckel.

Außerdem können wir für Kunststoffschächte Lastabtragsringe erstellen. Diese sind dazu geeignet Verkehrslasten direkt in das Erdreich abzutragen.

Ausgleichringe DIN 4034-1
Ausgleichsringe DIN 4034-1 DN 625 mm
Ausgleichsringe DIN 4034 Teil 2
DIN 4034-2 DN 625 mm
AR für Gefällestrecken
schräge Ausgleichsringe um Gefälle auszugleichen
Wie sollte man Ausgleichsringe aus Beton setzen?

Die maximalen Höhen, die im öffentlichen Bereich zugelassen sind, sehen Sie oben. Auch wenn Sie im privat Bereich sind, sollten Sie nicht viel höher einbauen. Die Begehbarkeit ist dann sehr schlecht.

Der alte Beton sollte erst vorgenässt werden. Sonst zieht der trockene Beton sofort das Wasser aus dem Mörtel. Zwischen den Ausgleichsringen wird dann ebenfalls Mörtel aufgebracht. Zuletzt wird die Schachtabdeckung aufgesetzt.

Wie misst man den Durchmesser von Ausgleichsringen?

In den Normen wird der Innendurchmesser als Nennweite angegeben. Zur einfacheren Kommunikation sollte dieser angegeben werden. Da DN 625 mm einen Außendurchmesser von ca. 800 mm, kann es zu Missverständnissen kommen.
