Schutzgitter für Böschungsstück, Schächte

Schutzgitter als Grobrechen für Böschungsstücke und Kanalausmündungen entsprechend der Forderung der Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. (DWA)

Schutzgitter Böschungsstück
Schutzgitter Böschungsstück
Böschungsgitter Böschungskopf
Schutzgitter Böschungskopf
Rohrgitter seitlich klappbar
Rohrgitter Böschungskopf














Hinweis: Um Angebot erstellen zu können, geben Sie bitte den Ort des Bauvorhaben an.

















 Sichere Übertragung Ihrer Daten durch Verschlüsslung.

Rechen für Kanalausmündung

DWA Arbeitsblatt A 157 – 5.8 Auslaufbauwerke: “ … Kanalausmündungen sind z. B. durch eine Gitterkonstruktion mit einem lichten Stababstand von max. 120 mm gegen unbefugtes Begehen oder Bekriechen zu sichern.“

Hinweis: Ein Mindestdurchmesser ist nicht angegeben, theoretisch bedeutet dies ab DN 150 mm.

überströmbares Schutzgitter
überstömbares Schutzgitter
diebstahlsicheres Schutzgitter
diebstahlsicheres Schutzgitter
Schutzgitter in Betonrohr eingebaut
innenliegendes Schutzgitter
Schutzgitter in PP-Rohr
Schutzgitter in PP-Rohr

Wir produzieren Schutzgitter in verschiedenen Varianten. Unsere eigene Ausführung ist nach oben klappbar und verschließbar oberhalb der Wasserlinie. Selbstverständlich können Sie zwischen feuerverzinktem Stahl oder Edelstahl wählen.

verschiedene Ausführungen der Rohrgitter

  • feuerverzinkt
  • Edelstahl V2A, V4A
  • überströmbar
  • innenliegend
  • oval
  • Diebstahlsicherung

überströmbare Schutzgitter für Böschungsstücke (3D-Gitter)

Die Schutzgitter lassen unterhalb Äste, Laub und Feststoffe durch um nicht zu verschmutzen. Als Variante bieten wir überströmbare Schutzgitter. Dieses kann nicht verstopfen.

Schutzgitter überströmbar „Gillo“ 0 Das überströmbare Schutzgitter
Schutzgitter mit Tür „Porta“ 0 Der Schutzgitter Korb
überströmbares Schutzgitter
überstömbares Schutzgitter
Gitterkorb
Gitterkorb

Wir möchten Ihnen als Planer noch Hinweise zu den Materialien geben. Als Standard bieten wir feuerverzinkten Stahl und Edelstahl (V2A) an. Gelengtlich wird V4A gefordert.

V4A ist korrosionbeständiger gegen chloridhaltige Medien z. B. Tausalz, Meerwasser, Schwimmbäder, chem. Industrie etc.. Dieses ist bei Schutzgitter normalerweise nicht nötig. Die Mehrkosten sind nicht unerheblich.

In die Rückstauklappe ist auch eine Kombination mit Gitter, innenliegend, möglich.

Gerne fertigen wir auch nach Ihren Vorgaben. Die Schutzgitter liefern wir gerne auch ohne Böschungsstücke an Sie.

Der Diebstahlschutz wird über zwei Abdeckungen der Besfestigungsschrauben gewährleistet. Erst wenn aufgeklappt ist liegen die Schrauben offen

Gitter für Kunststoffrohr / KG Rohr

Es gibt drei Möglichkeiten die Forderung der DWA bei Kunststoffrohren umzusetzen:
– Böschungsstück für Kunststoffrohr mit Gitter
– Innenliegendes Schutzgitter
– Befestigung an Umpflasterung

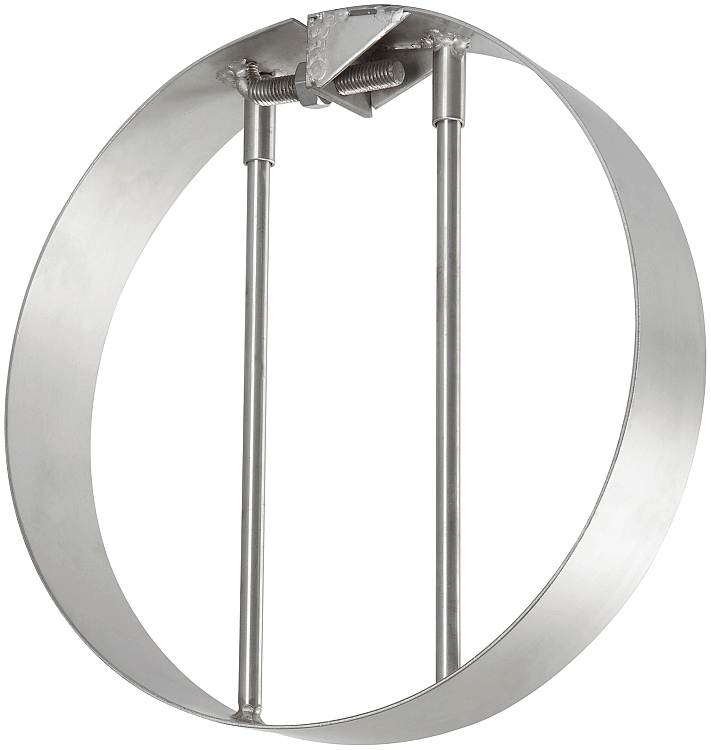

Innenliegende Schutzgitter

Die innenliegenden Gitter werden passen für Rohrsystem und Durchmesser individell angepasst. Der Klemmbreich ist relativ gering. Durch die horizontale Anordnung der Stäbe, ergibt sich ein Freiraum. Dadurch können kleinere Äste, Schlamm, etc. ungehindert abfließen. Eine Diebstahlsicherung ist nicht möglich.

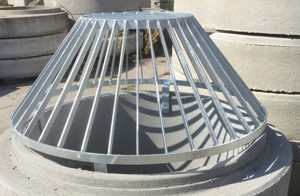

Domgitter / Gitterkorb
Domgitter
Domgitter / Gitterkorb

Schachteinlaufgitter ermöglichen den Einlauf von Regenwasser in den Schacht. Diese können auf einem Konus, in DN 625 oder 800 mm, montiert werden. Alternativ kann der Gitterkorb ohne Konus auf den Schacht gesetzt werden. Dementsprechend sind Durchmesser 1000, 1200, 1500, 2000 oder rechteckig möglich.
