Rohrkupplung für Kanalrohre aus Beton, KG, PP, PE, …

und sämtliche anderen Materialien im Tiefbau

Unsere Rohrkupplung für Kanalrohre verbindet unterschiedliche Rohrdurchmesser und bzw. Rohrmaterialen. In der Ausführung sind wir als Hersteller komplett frei. Entsprechend Ihrer Problematik erstellen wir Reduzierungen, Blenden. Diese können für z. B. Reparaturen genutzt werden.

Rohrkupplung KG Rohr - Betonrohr DN 300 mm
Rohrkupplung Betonrohr / KG-Rohr
Rohrkupplung Falzrohr mit Fuß und Betonrohr
Rohrverbindung Falz-/Betonrohr
Übergangs Ei-Profil auf Rundrohre
Übergang von Falz-Ei-Probil auf Glockenmuffenrohr

Inhaltsverzeichnis – Informationen zu unseren Produkten auf einen Blick:

verschiedene Rohrsysteme, verschiedene Durchmesser

 Sichere Übertragung Ihrer Daten durch Verschlüsslung.

Rohrkupplung für folgende Rohrmaterialien:

  • Stahl- / Betonrohre als Glockenmuffenrohr nach gültiger Norm
  • Falz – Betonrohre
  • KG / PP / PE / UR / etc. Rohre
  • Eiprofil / Kreisquerschnitt
  • Stahl- / Gussrohr

Es ist jeglich Kombination von Rohrtypen und Durchmesser von Kanalrohren möglich.

Vorteile der Rohrverbindung:

Immer wieder stellt sich im Tiefbau die Aufgabe wie an vorhandene Abwasserkanäle neue Leitungen angebunden können. Oftmals ist im Vorfeld der Planung nicht genau bekannt um welches Rohr es sich handelt.

  • geeignet für jeden Rohrdurchmesser von Kanalrohren
  • geeignet für alle Rohrquerschnitte
  • sohlgleich
  • überträgt Querkräfte
  • für glatte, gewellte, gerippte Rohre
  • für Rohre mit Fuß
  • günstiger als andere Systeme

Datenblatt Rohrkupplung

Für die Anbindung an vorhandene Kanäle gibt es verschiedene Gründe. Um statisch defekte Rohrleitung im Strang auszutauschen sind bei alten Abwasserkanälen Übergänge zu neuen Rohrsysteme bzw. Abmessungen erforderlich. Anderseits ergibt sich durch die Örtlichkeit verschiedene Rohrmaterialien zu verwenden. Durch Zwangspunkte können z.B. dünnwandige Rohrmaterialien nötig sein.

Teilweise ist es nicht möglich einen Schacht zu setzen. Dann kann mittels Rohrkupplung aber auch eine Reduzierung des Querschnitt bzw. Aufweitung ermöglicht werden. Ein Übergang von einem Rohrquerschnitt zu einem anderen ist teilweise auch sinnvoll. Ei-Profile sind zwar strömungstechnisch optimal, jedoch bauen Sie sehr hoch auf.

Durch unsere jahrzehntelange Erfahrung im Kanal- und Tiefbau haben wir verschiedene Rohrkupplungen entwickelt. Seit einigen Jahren, länger als Mitbewerber, vertreiben wir diese verschiedene Rohrkupplungen. Die Möglichkeiten sind grenzenlos. Durch unseren eigenen Metallbau können wir wir am selben Tag der Bestellung eine individuelle Schalung erstellen. Durch unsere eigene Mischanlage können wir sehr individuelle Betonrezepturen erstellen. Mittels hochwertiger Zemente und chemischer Beschleuniger sind die Rohrkupplungen am nächsten Tag versandt bereit.

Die Vorteile unserer Rohrverbindungen sind vielfältig. Die Übergangstücke werden individuell nach Ihren Vorgaben gefertigt. Jegliche Kombination ist möglich. Um zwischen zwei vorhandene Abwasserrohre ein Verbindungsrohr einzubauen haben wir sogar zweiteilige Rohrverbindungsstücke erstellt.

Der große Vorteil gegenüber vielen anderen Produkten ist das eine scherfeste Verbindung hergestellt wird. Das ist besonders wichtig, damit beim Einbau und verdichten die Rohre nicht verschieben.

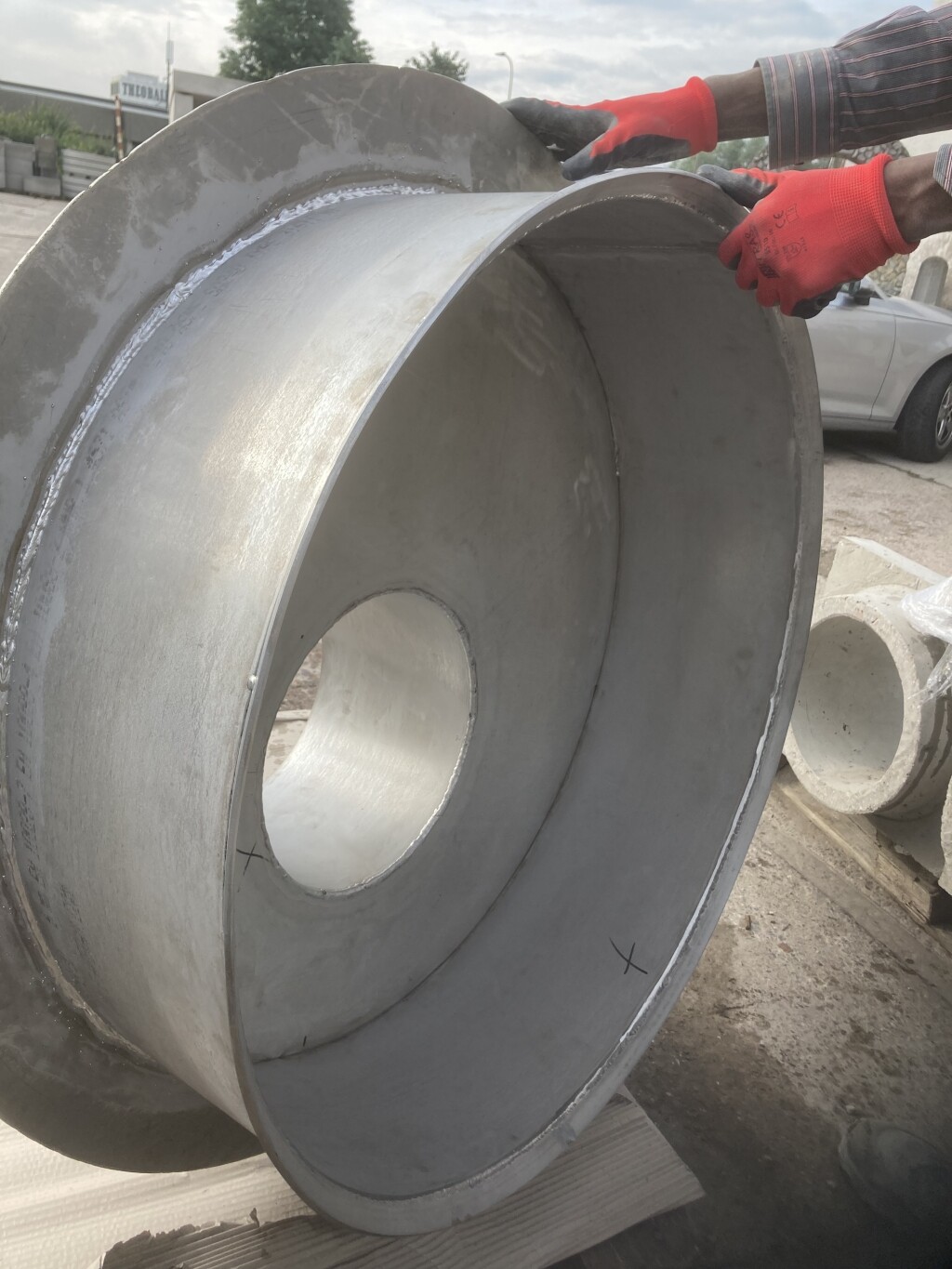

Reduzierstück
Reduzierung als Blende
Rohrverbindung gewelltes Rohr
Rohrverbindung gewelltes Rohr
Rohrkupplung PE Rohr Betonrohr DN 900 mm
Zweiteiliger Rohrverbinder
Ausschreibungstext

Rohrkupplung mit Anschlussmöglichkeit von zwei verschiedenen Rohrmaterialien. Diese sind mittels Mauerkragen wasserdicht in die Betoneinfassung werksseitig fachgerecht einzubinden.

Die Betonbreite sind so auszulegen, dass dieser die Verpresskräfte der Dichtelemente sicher aufnimmt.

Die Breite des Betonelement darf 200 mm nicht unterschreiten um einen sicheren Stand beim Einbau zu gewährleisten. Ein Kugelkopf Transportanker ist vorzusehen.

Anzuschließenden Rohre:
Rohrtyp1: ………………
Spitzende 1 / Wandstärke 1 ……………… mm
Rohrtyp2: ………………
Spitzende 2 / Wandstärke 2 ……………… mm

Hersteller:
Beton Tille GmbH & Co.KG
Betonprodukte | Baustoffe
Bahnhofstrasse 61
32805 Horn Bad Meinberg
oder gleichwertig


Referenz

Beispielhaft möchten wir ein Bauvorhaben in der Nähe von Leipzig nennen. Dort ist eine neue Brücke erstellt worden. Durch die Baugrube ist eine alte Falz-Ei-Rohrleitung gelaufen. Während der Bauphase wurde die Leitung an den Rand der Baugrube gelegt worden. So haben wir erst Übergangsstücke auf PE-Rohre DN 800 mm rund erstellt.

Rohrkupplung Kanalrohre
Rohrkupplung Kanalrohre

Nach Abschluß der Baumaßnahme würden die PE-Rundrohr bzw. Bögen durch neue Ei-Profil-Glockenmuffenrohre ersetzt. Dann haben wir zweiteilige Verbinderstücke erstellt. Diese haben auf die Außenwand des Falzrohrs bzw. auf das Spitzende des Glockenmuffenrohr gefasst. Die obere Hälfte wurde nach dem die neuen Rohre zwischen die alten gelegt werden auf den unteren Teil geklebt.

Artikel in der BFT Artikel über unsere Rohrkupplungen

In dem Artikel wird eine Sonderlösung dargestellt, die wir erarbeitet haben. Durch die Rohrkupplung konnte ein vorhandenes Vortriebsrohr mit einem Stahlrohr verlängert werden. Diese dienen als Schutzrohr für eine Wasserleitung unter einer Bahnstrecke.
