Oberflächenentwässerung mit Sohlschalen aus Beton

Entwässerungsrinnen nach DIN 4281 aus Beton für Straßen-, Deponie- und Gleisentwässerung. Es können große Regenwassermengen oberirdisch abführt werden.

Die Fließgeschwindigkeit lässt sich durch Störsteine reduzieren.



Hinweis: Um Angebot erstellen zu können, geben Sie bitte den Ort des Bauvorhaben an.







 Sichere Übertragung Ihrer Daten durch Verschlüsslung.

Was ist Oberflächenentwässerung?

Mittels der Ober­flächen­ent­wässerung wird Regen­wasser von Verkehrs­flächen, wie Straßen oder Gleise, oder Deponieab­dichtungen oberirdisch abgeführt.

Hersteller von überwachter Qualität nach DIN 4281

Unsere Zertifikate zum download


Unsere Produkte unterliegen der Eigen- und Fremdüberwachung. Zudem verwenden wir Beton mit besonders hohen Festigkeiten. Das garantiert hohe Verlegeleistungen und Dauerhaftigkeit.

Sohlschalen aus Beton
Sohlschalen
Trapezschale
Trapezschale
Ver
mit Störsteinen
Sohlschale 100 cm / 60 cm / 70 cm
Sohlschale 100 cm / 60 cm / 70 cm
Entwässerungsrinne 225 cm / 75 cm / 50 cm
Entwässerungsrinne 225 cm / 75 cm / 50 cm
Verlegeöse
Verlegeöse

Wie verlegt man Entwässerungsrinnen ?

  • Transport und Abladen Sohlschalen abladen, stoßartige Beanspruchungen beim Transport vermeiden!
  • Kontrolle bei Anlieferung Bitte sofort nach Anlieferung die Mengen und Zustand der Ware kontrollieren. Spätere Reklamationen können nicht akzeptiert werden. Die einwandfreie Ware wird auf dem Lieferschein bestätigt.
  • Verlegen anstehenden Boden auskoffern bis tragfähiger Grund ansteht, jedoch mindestens 150 mm. Schotter oder Magerbeton entsprechend des Gefälles abziehen.
  • Sohlschalen ohne formschlüssige Lastaufnahmemittel können mittels z. B. Schachtgehänge versetzt werden.
  • Das Dichtungsband ist vorzuwärmen und mit der gelblichen Seite vor die Stirnfläche zu drücken oder mit einem Schonhammer anzupressen.
  • Korrekturen sind ausschließlich mit einem Schonhammer vorzunehmen.
  • Seitliches verdichten darf nicht mit vibrierendem Gerät vorgenommen werden. Es besteht die Gefahr der Beschädigung.
  • Fugen mit Mörtel verschließen.
  • Der Aufenthalt unter schwebenden Lasten sowie im Gefahrenbereich ist verboten!
Verlegeanleitung als pdf
Unser Sortiment Sohlschalen, Halbschale, Drittelschalen
Unten genannte Maß sind Innemaße. Diese können bedingt durch die Fertigung abweichen.
Oberflächenentwässerung
Sohlschale 47x30x18 cm
Sohlschale
Sohlschale 60x40x20 cm
Sohlschale 60x40x45 cm
Sohlschale 60x40x45 cm
Sohlschale 90x40x25 cm
Sohlschale 90x40x25 cm
Sohlschale 94x40x15 cm
Sohlschale 94x40x15
Sohlschale 96x50x40 cm
Beton-Sohlschale 96x50x40
Beton-Sohlschale 100x60x70 cm
Sohlschale 100x60x70 cm
Rinnenelemente 150x60x50 cm
Rinnenelemente 150x60x50 cm
Beton-Sohlschale 200x60x15 cm
Sohlschale 200x60x15 cm

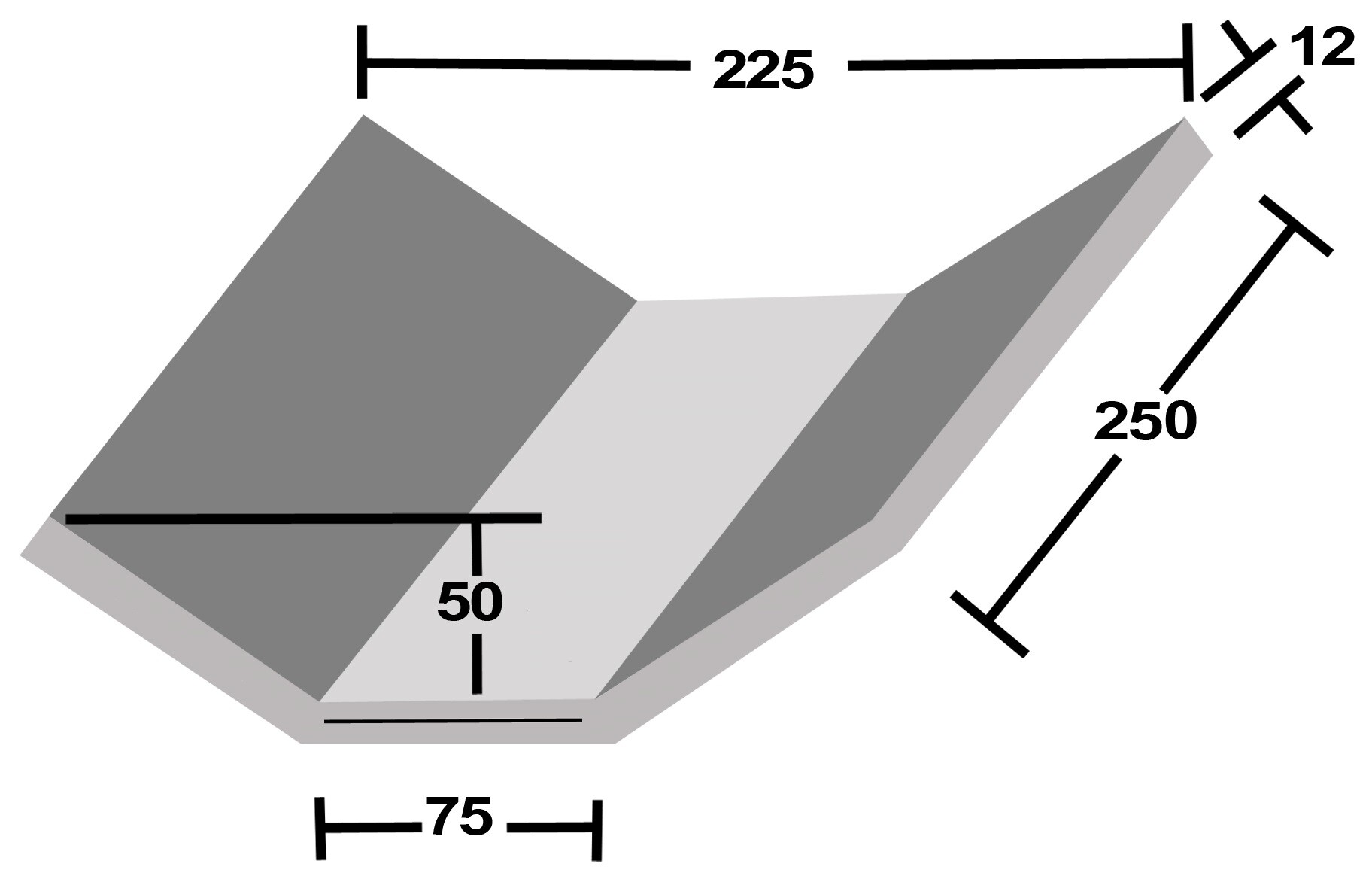

offene Entwässerungsrinne
Entwässerungsrinne 225x75x50
Drittelschale DN 50 cm
Drittelschale DN 500
Halbschale DN 300 mm
Halbschale 300, 400, 500
Zeichnungen Halbschalen

  Größe
cm

47x30x18

60x40x20

60x40x45

90x40x25

94x40x15

96x50x40

100x60x70

150x60x60

200x60x15

225x75x50

1/3schale 50

1/2schale 30

Quer­schnitt
cm2

693

1.000

2.250

1.625

1.005

2.920

5.600

6.300

6.000

7.500

628

981

kg / Stck


43

94

345

126

140

194

1.500

1.500

1.500

1.745

72

65

Bau­länge
cm

40

50

100

50

50

50

250

250

250

250

50

100

VE


24

8

2

8

8

6

16

18

Nei­gung


1:0,5

1:0,5

1:0,5

1:1

1:1,8

1:0,6

1:0,3

1:0,9

1:4,7

1:0,7

Die Betonfertigteile Baulänge 2.500 mm sind schalungserhärtet und Verlegeösen.

Alle oben genannten Maße sind Nennmaße.

Welchen Abfluss haben die Sohlschalen?

Um die Leistungsfähigkeit der Sohlschalen zu berechnen haben wir eine hydraulische Berechnung online erstellt.

Als Grundlage haben wir die Formeln von Prandtl und Colebrook genommen. Im DWA-Arbeitsblatt wird die betriebliche Rauhigkeit von Mauerwerkschächten mit 1,5 mm angegeben. Dieser Wert ist bei den Sohlschalen anzusetzen. Als kinematische Zähigkeit haben wir 1,0 x 10-6, entsprechend Wasser bei 20°C, eingesetzt. Wobei der Einfluß sehr gering ist.

Formel Fließgeschwindigkeit

Q = v * a

In der Formel der Fließgeschwindigkeit ist das d durch 4 * rhy zu ersetzen.


Ergebnis


Ausschreibungstext

Entwässerungsgraben aus offenen Betontrapezsohlschalen

aus unbewehrten Beton, güte- und fremdüberwacht, nach statischen und konstruktiven Erfordernissen fachgerecht auf Sohl- und Auflagerstabilisierung verlegen.

Der Mindestquerschnitt von mindestens …………… cm2 ist einzuhalten. Das Herstellen von Passlängen wird nicht gesondert vergütet und ist mit einzukalkulieren.

Zwischen den einzelnen Elementen ist bauseits eine plastische Dichtung einzubauen. Das Bitumen-Butylkautschuk-Band haftet mittels einer selbstklebenden, einseitigen Beschichtung an den Kontaktflächen.

Die Verkehrsbelastung darf 5 kN/mm² nicht überschreiten.

Angaben des Hersteller:

obere Breite: …………… mm

Sohlbreite: …………… mm

lichte Höhe: …………… mm

Liefernachweis:
Beton Tille GmbH
Betonprodukte – Baustoffe
Bahnhofstrasse 61
32805 Horn Bad Meinberg




Welche Möglichkeit besteht die Sohlschalen an­zu­schließen?

Es besteht die Möglichkeit die Schalen an einen Schacht anzuschließen. Durch ein Schutzgitter vor dem Einlauf kann verhindert werden, dass grobe Feststoffe in die angeschlossene Kanalleitung gelangt. Zudem ist es sinnvoll den Schacht mit Schlammfang auszubilden.

Wir produzieren auch Übergangsstücke von Sohlschalen. So kann die oberirdische Entwässerung in eine unterirdische Kanalleitung ermöglicht werden.

Wie kann der U-Kanal genutzt werden?

Durch den U-Kanal wird Oberflächenwasser abgeführt. Die Abdeckung kann mittels einer Roste oder Gehwegplatte 50 cm x 50 cm erfolgen. Dann bietet sich die Nutzung als Kabelkanal an.

Können die Sohlschalen als Kaskaden genutzt werden?

Bei starkem Gefälle bauen wir Störsteine, wie in obiger Abbildung, ein. Dadurch wird die Fließgeschwindigkeit verringert. Eine weitere Möglichkeit ist in einem Schacht den schießenden Abfluss ins fließen durch ein Wasserpolster zu verlangsamen.

Können die Betonhalbschalen auch als Betonreiter genutzt werden?

Prinzipiell ja. Die Halbschalen tragen die Lasten des Erddrucks gut ins Erdreich. Unterliegende Kabel und Leitungen sind geschützt.

Trapez-Sohlschalen sind nicht geeignet, da der Beton in den Schenkeln reißen kann.

Referenzen

Am Flughafen Paderborn Lippstadt sind neune Entwässerungsbecken zum versickern des Oberflächenwassers gebaut worden. Um die verschiedenen Rigolen zu befüllen wird von eimem Schacht das Wasser in Sohlschalen verteilt.

U-Kanal
verlegte Kurve und Abzweige
U-Kanal
Sohlschalen 60/40/20
U-Kanal
100 cm oben/60 cm unten/70 cm Höhe

Weitere ergänzende Gleisbau Produkte sind: Stahlbetonschacht LM71
